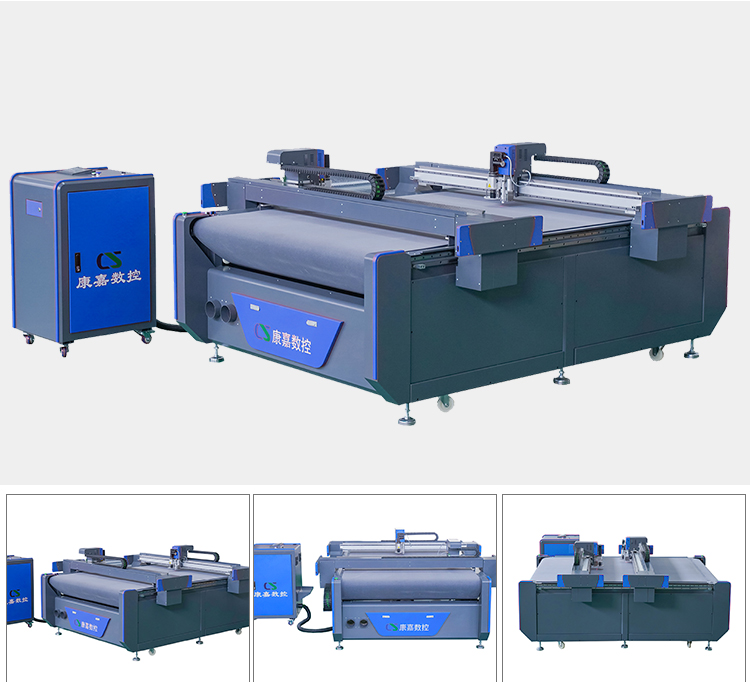

1) 장비 본체의 일반적인 설명
장비 하위 어셈블리 및 주요 핵심 구성 요소는 자동 절단기 호스트, 자동 조판 소프트웨어, 전자 제어 시스템, 진공 펌프, 선형 가이드 레일, 진동 커터 헤드, 드라이버, 모터, 기어 랙, 배출 랙, 등.
2) 기계 프레임 부분

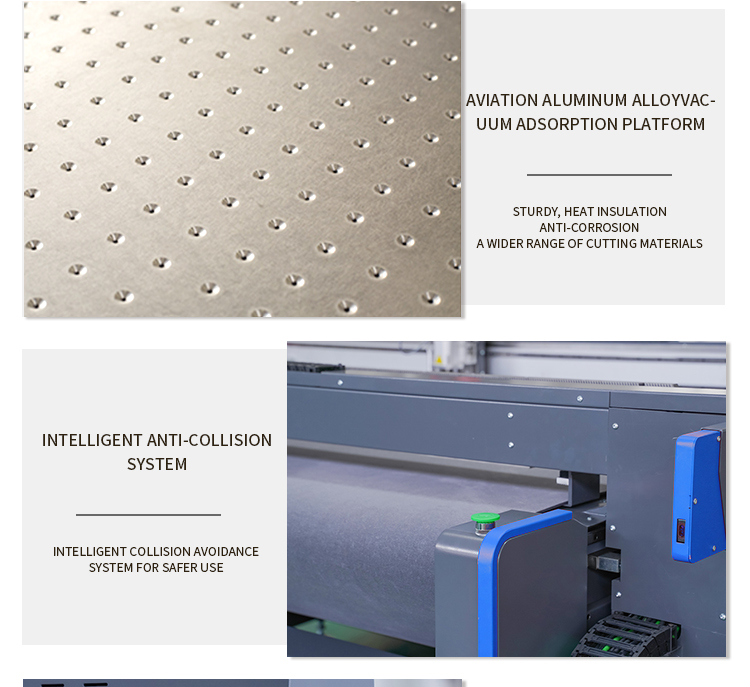

2.1.절단 테이블은 완전히 주조된 알루미늄 진공 캐비티 알루미늄 도금 플레이트 소켓 드릴링 플랫폼 + 고밀도 섬유 펠트입니다.
2,2.메인 브래킷은 용접 강철 구조입니다.
3) 동력구동부
3.1.X축과 Y축은 모두 벨트 폭 전송을 채택하여 장기 절단 요구 사항을 충족합니다.
3.2.절단시 미끄러짐을 방지하기 위해 강력한 힘을 지닌 고효율 진공펌프를 사용합니다.공간 점유를 줄이기 위해 진공 펌프가 절단기에 내장되어 있습니다.
4) 호스트 절단부
4.1.절단 장비는 단층 절단을 채택하고 절단 방법은 고주파 진동 나이프/액티브 휠 나이프 등입니다.
4.2.컴퓨터 자동 절단 제어 시스템은 아날로그 시스템 대신 네트워크 기반 분산 디지털 제어 시스템을 사용합니다.

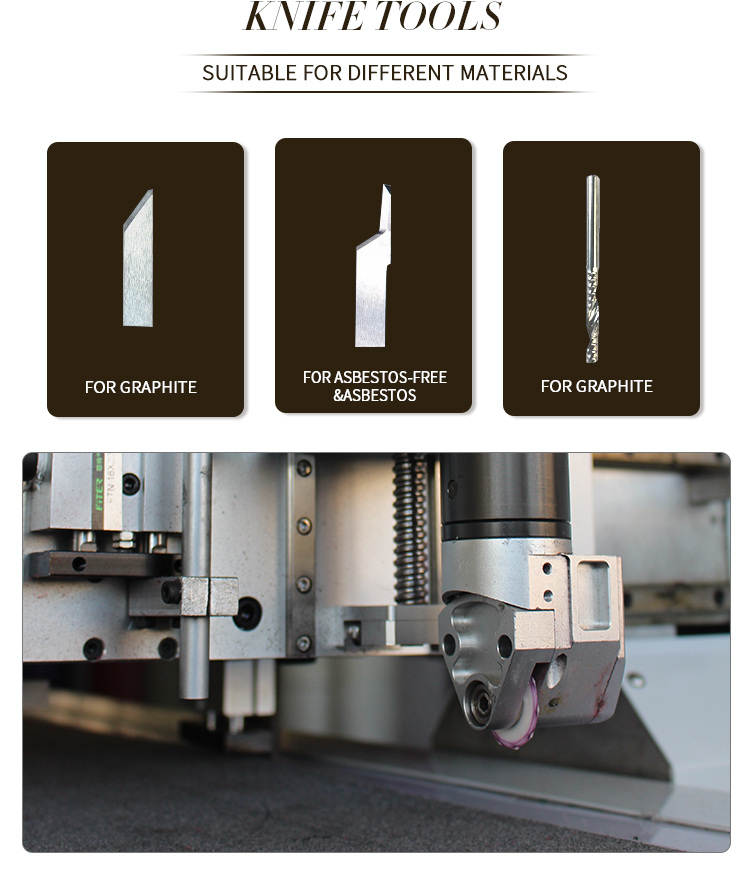

4.3.장비에는 진동 칼 절단 장치가 장착되어 있습니다.다양한 커팅 헤드(원형 나이프, 펀칭 나이프, 공압 나이프, 펀칭 나이프 등)에는 다양한 재료에 따라 다양한 커팅 블레이드가 장착되어 다양한 유연한 재료를 절단할 수 있습니다.마킹 펜도 장착되어 있습니다.
4.4.장비의 절단 베드 영역은 다양한 폭의 절단에 적응할 수 있으며 교체 및 조정이 쉽습니다.
4.5.자동 절단 중에는 언제든지 기계를 일시 중지할 수 있습니다.일시 정지 후에는 머신 헤드와 커터 헤드가 임의로 움직일 수 있습니다.자동 절단을 재개한 후 커터 헤드는 수동 보조 위치 지정 없이 절단을 계속하기 위해 자동으로 일시 중지 지점으로 돌아갑니다.
5) 전기제어부

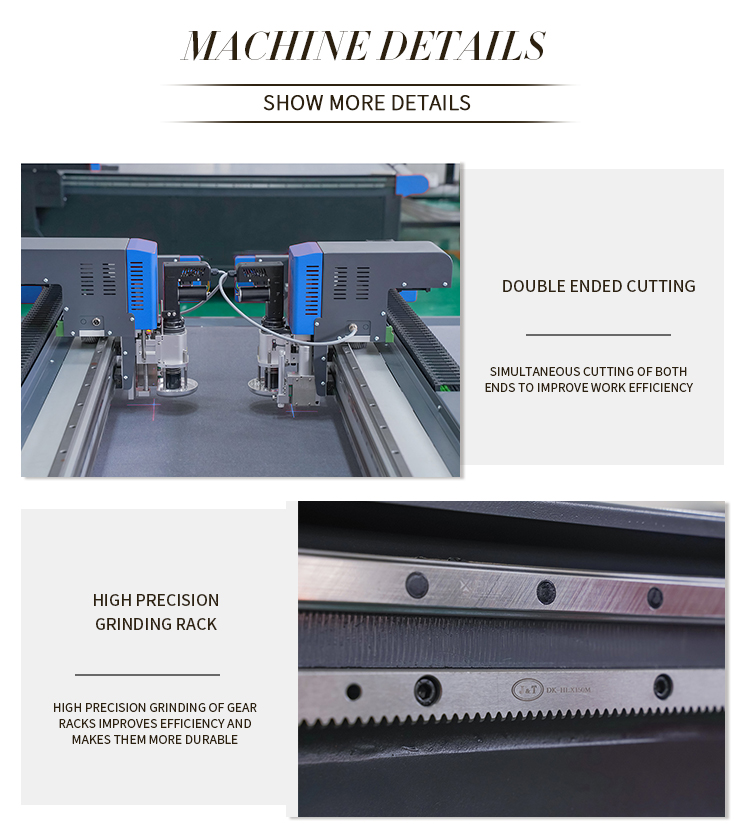

5.1.국제적으로 유명한 브러시리스 서보 모터와 X 방향 단일 모터 랙 및 피니언 드라이브를 채택하여 장비 안정성과 절단 정확도를 보장합니다.
5.2.장비의 전기 제어 시스템에 구성된 구성 요소는 Panasonic, ALPHA, CHNT, DELIXI, Inovance, Omron 및 기타 브랜드와 같은 국제적으로 유명한 브랜드를 채택합니다.
6) 소프트웨어 운영 부분
컴퓨터 자동 절단 시스템 제어 소프트웨어, 표준 템플릿 제작 및 조판 소프트웨어는 DXF 및 PLT 형식과 같은 AutoCAD 파일 형식을 인식할 수 있습니다.완전 자동 조판으로 활용도가 극대화되고 재료가 절약됩니다.절단 제어 소프트웨어 및 조판을 무제한으로 사용할 수 있어 작업이 편리하고 간단합니다.
